2026-04-16
Установка распределителя должна соответствовать следующим положениям:
(1) Перед установкой проверьте кабель питания, аудиокабель и антенну приемного терминала на наличие повреждений.Проверьте, не поврежден ли корпус терминала, нет ли на нем потертостей краски, деформаций и т. п.
(2) Существует два способа крепления кабелетяга к опоре линии электропередачи.
① При установке траверса с фитингами: закрепите его в соответствующих отверстиях на траверсе с помощью крепежных винтов, предусмотренных на натяжном барабане. Убедитесь, что винты полностью затянуты, чтобы предотвратить отсоединение клеммы. Траверс должен быть закреплен на опоре с помощью зажимов и винтов. Каждый винт должен иметь пружинную шайбу и быть надежно затянут. (Если размер зажима не соответствует диаметру опоры, необходимо вставить дополнительные прокладки, чтобы траверс оставался надежно закрепленным на опоре.)
② При непосредственном креплении к опорам линий электропередачи: используйте хомуты из нержавеющей стали (соответствующие стандарту JB/T 8870-1999 «Хомуты», где винты и зажимные ленты изготовлены из нержавеющей стали с толщиной ленты 0,5–1,0 мм). Конкретные технические характеристики и модели должны определяться исходя из диаметра опоры и положения установки клеммы. Прочно закрепите устройство на столбе. Расстояние между усилителем и кабелем питания в верхней части столба должно составлять примерно 0,8–1,2 метра. При использовании любого из двух вышеуказанных способов крепления крепежные винты терминала должны быть обращены вверх. Четыре водонепроницаемых винта на терминале должны быть надежно затянуты, чтобы предотвратить попадание дождевой воды, которая может вызвать внутренние повреждения.
(3) При подключении кабеля питания ретранслятора сигнала к линии электропередачи на опоре линии электропередачи, по возможности отключите питание опоры. Если работа под напряжением неизбежна, обеспечьте использование изолированных инструментов, защитных касок, изолированных перчаток и страховочных тросов.Кабель питания, соединяющий проводку на опоре линии электропередачи с усилителем мощности, должен иметь длину не менее 1 метра и состоять из медного кабеля для наружной прокладки с площадью поперечного сечения не менее 2,5 мм². При подключении этого кабеля к проводке на опоре линии электропередачи используйте стандартные методы подключения источника питания. При использовании метода намотки убедитесь, что кабель плотно намотан не менее чем на восемь витков и надежно обмотан водонепроницаемой изоляционной кабельной лентой.При подключении кабеля питания к приемнику/усилителю используйте разъем (обычно называемый «медным носом») и надежно обмотайте водонепроницаемой изоляционной кабельной лентой, чтобы предотвратить проблемы с контактом, вызванные окислением.Кабель питания и аудиокабель динамика на конце приемника/усилителя должны иметь изгиб, обеспечивающий постоянное нахождение обоих кабелей ниже входного порта. Кроме того, высота антенны не должна превышать высоту входного порта антенны, чтобы предотвратить попадание воды в приемный терминал.
(4) Схематическое изображение установки на столбе блока приемника-расширителя:

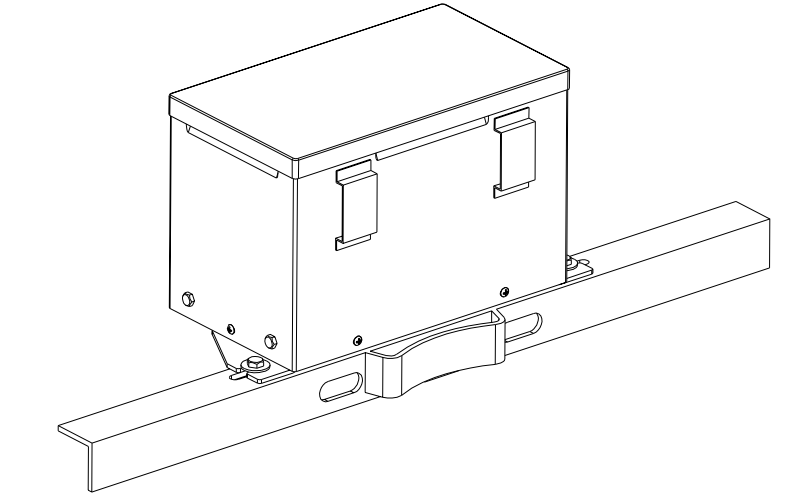

Способ крепления 1: Выдвижной кабельный барабан можно закрепить на поперечине с помощью винтов. Как показано ниже.

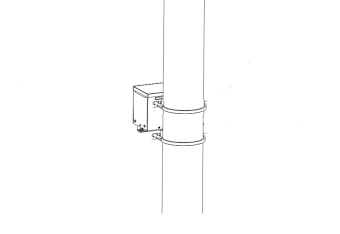

Фиксированный способ 2: необходимо использовать хомуты из нержавеющей стали (в соответствии со стандартом JB/T 8870-1999 «Хомуты», при этом винт и лента хомута — из нержавеющей стали, толщина стальной ленты 0,5–1,0 мм), закрепляемые на опоре. Конкретные размеры и модель определяются по диаметру опоры и месту установки терминала

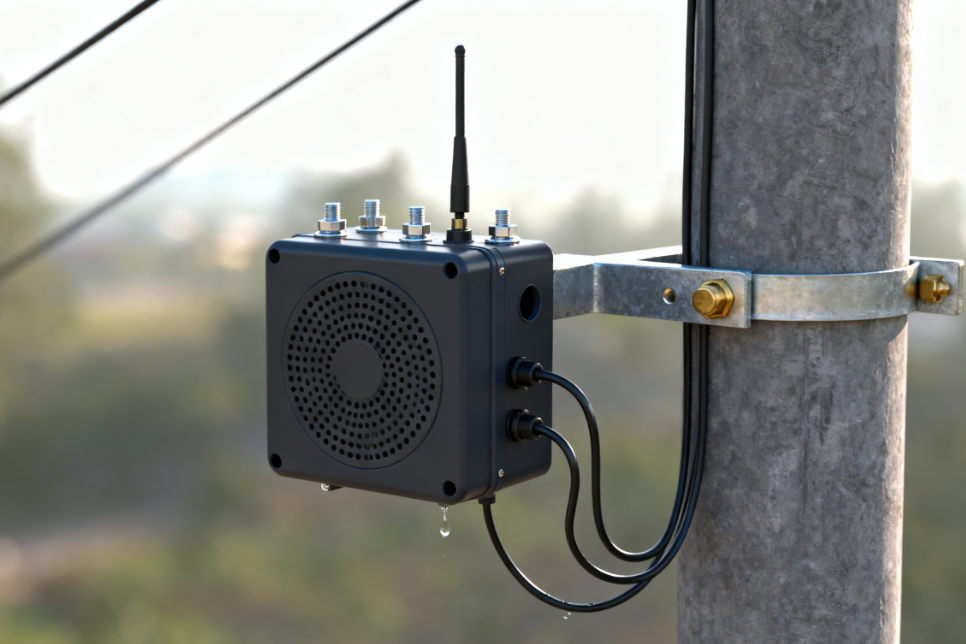

Изображение эффекта установки с обратной стороны:
Рисунок 2: Схема установки задней части блока приемника-расширителя

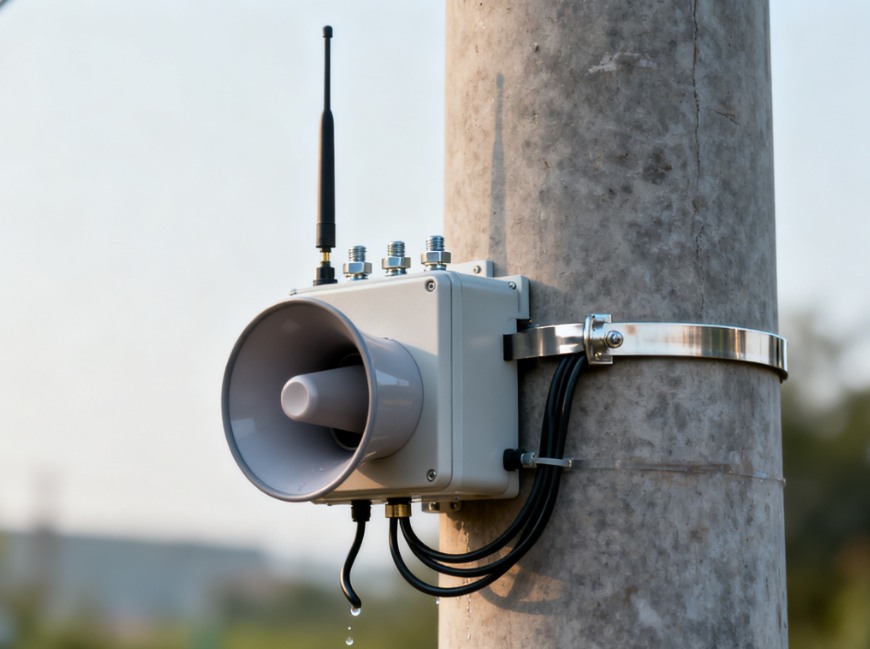

Визуализация фасада здания:
Рисунок 3: Схема фронтальной установки блока приемника-расширителя
